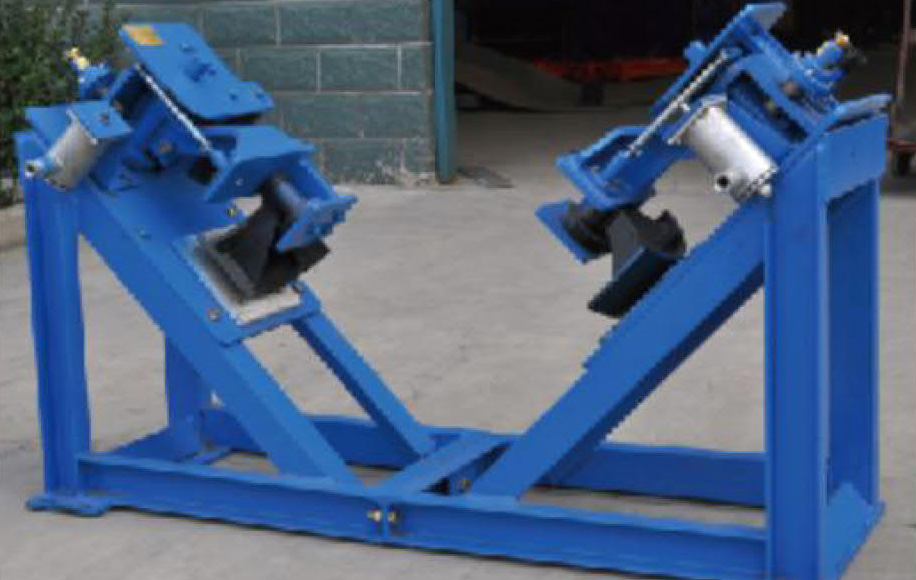

產品型號:NMD/DDJC-Z
適用范圍:帶寬650-2000

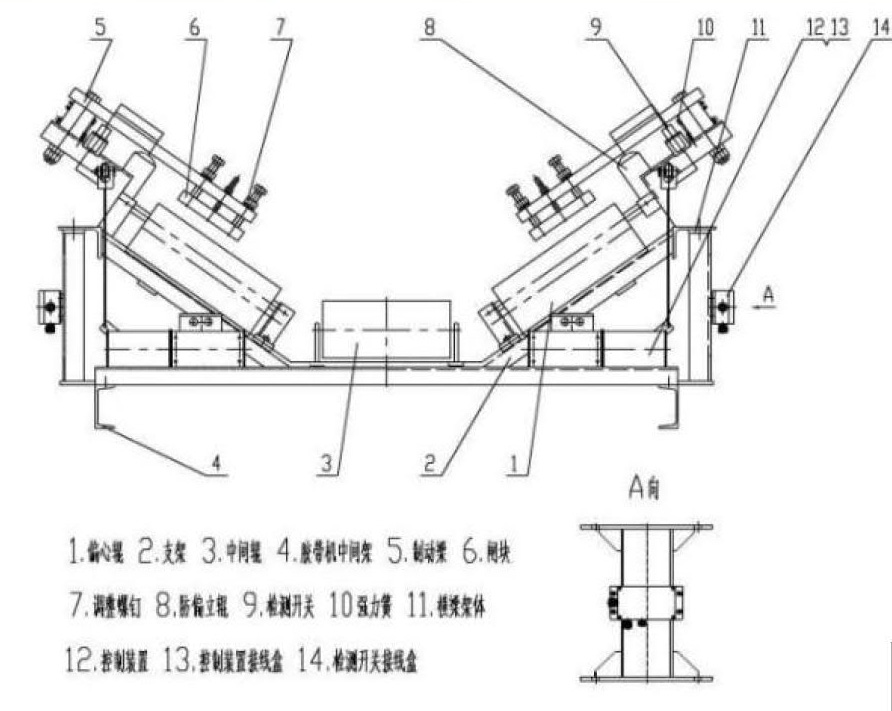

斷帶自鎖裝置結構原理
如果發生斷帶或逆止器失效,膠帶下滑帶動偏心輥1轉動,同時驅動裝置動作,制動梁5在強力簧10和其自身重力作用下旋轉至與偏心輥1平行位置。由于偏心輥1的偏心作用,使閘瓦與兩側偏心輥1的間隙逐漸變小,最終迅速將下滑的重段膠帶抓捕牢固。
產品主要技術性能
1、上運膠帶輸送機運行中斷帶,膠帶反轉下滑,斷帶抓捕裝置動作實施抓捕膠帶,同時切斷膠帶輸送機開關控制回路電源,并發出斷帶報警信號。
2、采用機電一體化設計,控制主機采用可編程控制器(PLC),通過RS485可實現與中控室進行通訊,實時監控皮帶機的工作狀態。
3、因?yàn)闇y(cè)速傳感器輸出的是數字信號,可通過控制程序?qū)崿F(xiàn)自動分析皮帶是蠕動下滑倒帶還是斷帶功能;具有故障顯示查詢、聲光報警功能、可采用多種操作模式。
4、根據輸送機的運行狀況, 在正常停車膠帶下滑﹤0.6mm(可調)時,斷帶抓捕裝置能識別為安全下滑距離,此時斷帶抓捕裝置不實施抓捕。
5、主機主要實現對從機進行監控,定時與從機進行通信,從機將自己的狀態和速度發給主機,主機接收到后進行數據處理,根據處理的數據結果進行控制從機的動作,并控制語音報警器通知操作人員進行事故處理。
6、從機主要實現的功能是通過狀態傳感器和速度傳感器實時監測抓臂狀態和皮帶的正反轉,并將所需的一些數據存儲起來,當和主機進行通信時,將這些數據發送給主機,通過主機對這些數據的處理來做出對從機的控制(實施抓捕)。
7、本裝置額定工作電壓為380 V,最小工作電壓值不低于220V。
8、膠帶輸送機正常運行時,必須保證本產品不出現誤動作,不能對皮帶造成損傷。
9、只要斷帶保護器實施抓捕動作,必須保證皮帶機不能啟動。
10、人工對膠帶進行檢修時,可實現人工控制方式對抓捕器進行抓捕檢測。
11、抓捕器配置皮帶斷帶監控系統,可監控顯示設備故障,皮帶抓捕情況。
12、抓捕機構結構形式為敞開式凸輪壓帶方式,該方式體積小,結構緊湊。抓捕膠帶的拉力隨著膠帶下滑力的增大而加大,不占用用戶膠帶有效使用面積。
