用途
縱向撕裂保護裝置,適用于各種型號膠帶機膠帶的縱向撕裂保護,安裝在上膠帶下面在膠帶被異物劃漏,破損情況下告警,當膠帶發生縱向撕裂時能及時發出停機信號以防止撕裂事故擴大。

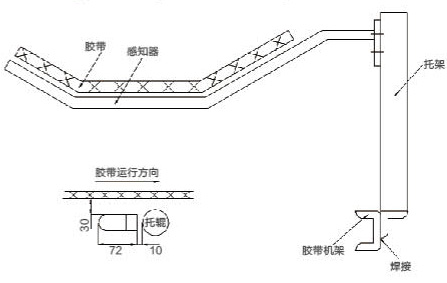

C型縱向撕裂檢測裝置
技術參數
C型縱向撕裂檢測裝置
|
供電電源
|
電控箱≤ AC 240V
|
感知器≤ AC 36V
|
工頻
|
50 Hz
|
輸出觸點數量
|
二常開.二常閉.兩組觸點
|
觸點容量
|
5A
|
復位方式
|
手動按紐復位
|
絕緣電阻
|
≤ 20M
|
絕緣電壓
|
AC 1000V試驗一分鐘
|
工作原理
本裝置線路可靠,工作穩定,動作靈敏,為預防外接聯線切斷等意外事故,須經常檢查裝置有校按紐,在膠帶機非工作狀態下,按下按紐,壓擠C型感知器,控制器有控制信號輸出。
S型繩索型撕裂檢測裝置
技術參數
C型縱向撕裂檢測裝置
|
復位方式
|
自動復位
|
動行程作
|
20mm
|
極限行程
|
25mm
|
觸點數量
|
2組常開
|
動作力
|
5kg
|
觸點容量
|
AC380V15A
|
防護等級
|
IP65
|
可靠性
|
>106次
|
環境溫度
|
-30℃~+60℃;
|
相對濕度
|
不大于85%
|
工作原理
當膠帶運輸現場發生緊急事故時,拉動系在吊耳上的航空鋼絲繩,使機內的滑塊與開關作用,發出停機信號。松開鋼絲繩后,開關自動復位。
S-1固定型繩索撕裂檢測裝置
技術參數
C型縱向撕裂檢測裝置
|
復位方式
|
手動復位
|
動行程作
|
20mm
|
極限行程
|
25mm
|
觸點數量
|
1組常開
|
動作力
|
5kg
|
觸點容量
|
AC380V/5A
|
防護等級
|
IP67
|
可靠性
|
>1000000次
|
|
|
|
|
工作原理
WORKING PRINCIPLE
當膠帶運輸有異物穿透膠帶,異物碰觸到鋼索,聯動連接鋼索的開關,發出停機信號。關鍵開關采用進口施邁賽品牌,動作可靠,使用免維護。
稱重型撕裂檢測裝置
技術參數
稱重型撕裂檢測裝置
|
供電電源
|
電控箱≤ AC 240V
|
感知器≤ AC 36V
|
工頻
|
50 Hz
|
輸出觸點數量
|
二常開.二常閉.兩組觸點
|
觸點容量
|
5A
|
復位方式
|
手動按紐復位
|
絕緣電阻
|
≤ 20M
|
絕緣電壓
|
AC 1000V試驗一分鐘
|
工作原理
本裝置是原有縱向檢測的升級版,在原有各類型縱向檢測基礎上加裝一道稱重平臺,有異物穿透膠帶且異物并沒有隨皮帶行進,膠帶上產生裂口,運輸介質漏在稱重平臺上達到一定數值立即停機。稱重報警數值為可調無延時。
