一. 概況:
JSB/TYTZX-I系列縱向撕裂保護裝置,適用于各種型號膠帶機膠帶的縱向撕裂保護,C型系列感知器安裝在膠帶下面,在膠帶被異物劃漏,破損情況下告警,膠帶縱向撕裂是屬于惡性事故,此事故發生,給國家財產帶來嚴重損失,為滿足用戶對膠帶機膠帶撕裂保護裝置的需要,我廠研制生產了JSB/TYTZX-I系列縱向撕裂保護裝置.
三. 使用要求:
1). 海拔高度低于2000m
2). 環境溫度: -40℃--+55℃
3). 相對濕度:不大于96%
4). 大氣壓: 80—110Kpa
5). 防護等級:大于IP54
四. 主要技術指示
供電電源:電控箱≤ AC 240V
感知器≤ AC 36V
工頻: 50 Hz
輸出觸點數量:一常開.一常閉.兩組觸點
觸點容量:5A
復位方式:手動按紐復位
輸出控制信號延時范圍: 1-10 S可用
絕緣電阻: ≤ 20M
絕緣電壓: AC 1000V試驗一分鐘
五.工作原理

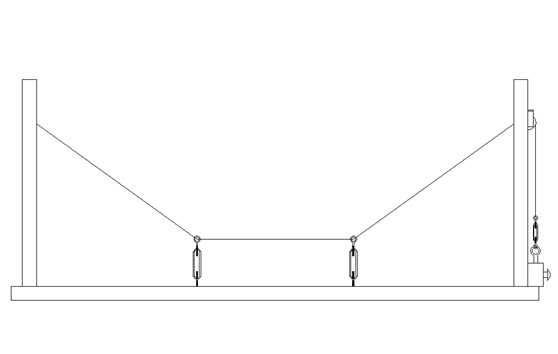

1) . JSB/TYTZX-I系列縱向撕裂保護裝置由感知器和控制箱兩大部分組成,感知器是不銹鋼鋼絲繩和施邁賽進口開關組成,,當運轉中膠帶撕裂時,感知器能可靠的檢測出來,并輸出一個開關量,電控箱采用典型的繼電器控制線路,控制箱接到感知器發出信號,控制繼電器動作,輸出的開關量給控制室實現告警,自動停機,同時面板告警指示燈亮,控制電路自鎖,為使控制線路恢復,按動面板復位按紐
