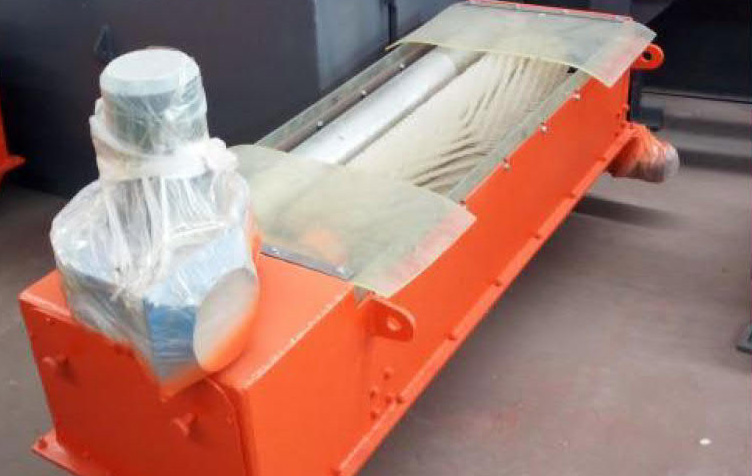

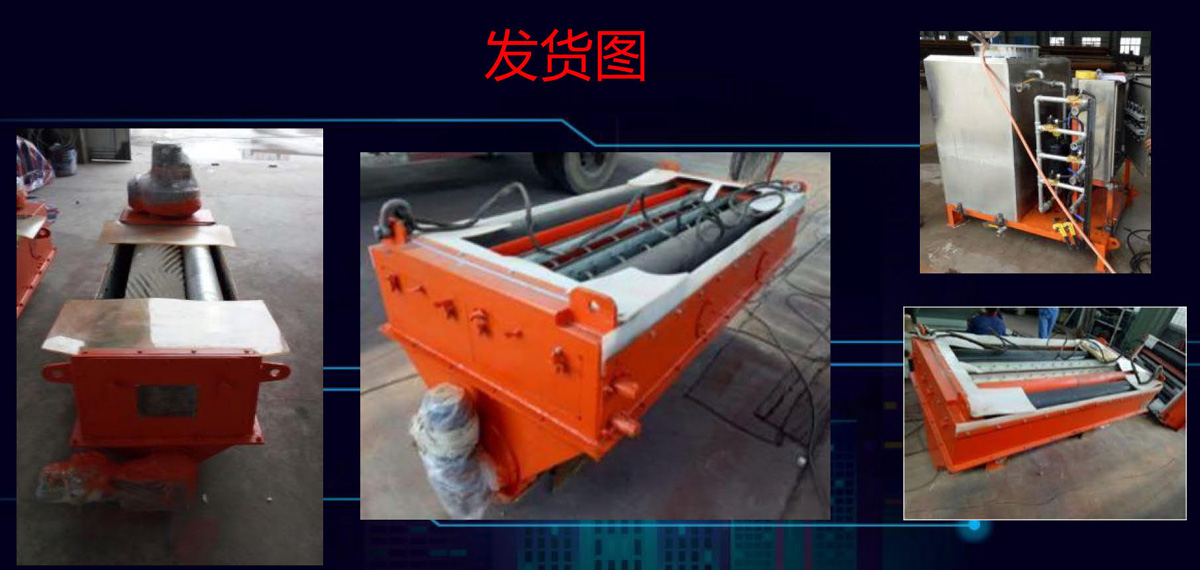

帶式輸送機膠帶回程清洗機
帶式輸送機膠帶回程清洗機（以下簡稱清洗機，分為干 式和濕式）適用于輸送機回程皮帶的清洗工作。本產品能有 效清除膠帶表面的粘附物，并具有延長輸送帶機托輥的使用壽命、避免揚塵、改善環境、節省物力和人力資源等功能。
本系列產品規格型號齊全，適用范圍覆蓋所有帶寬，適應于各種帶速。

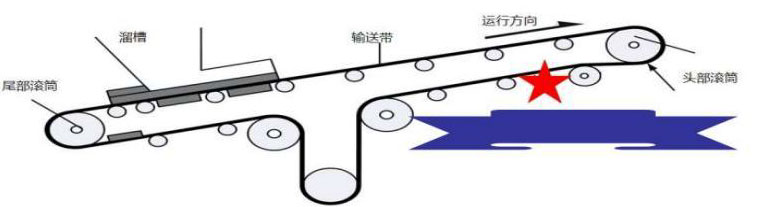

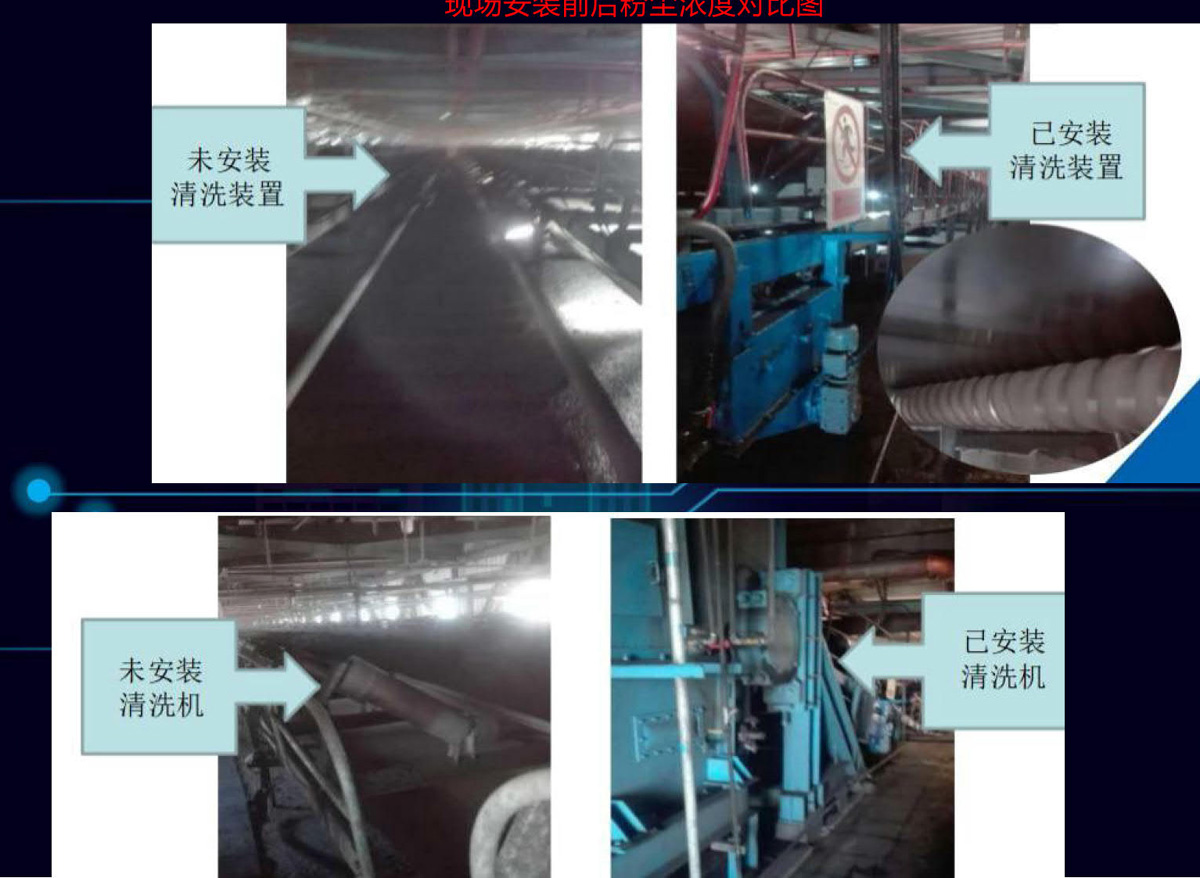

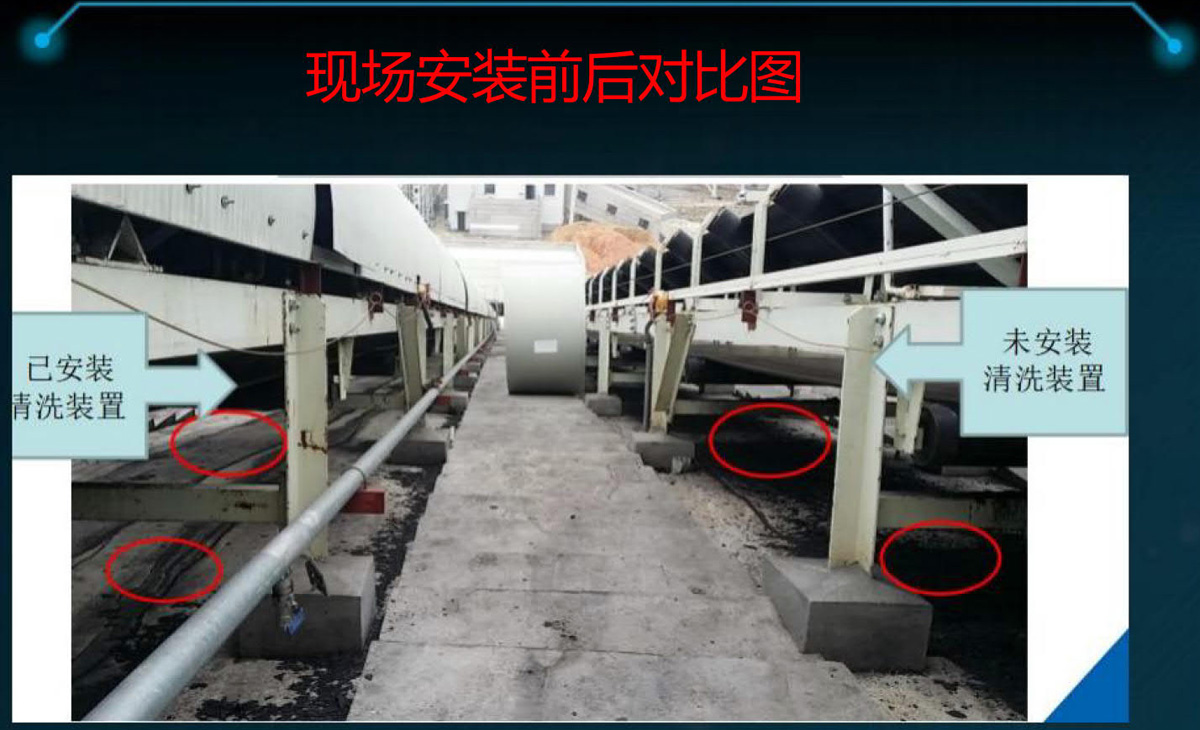

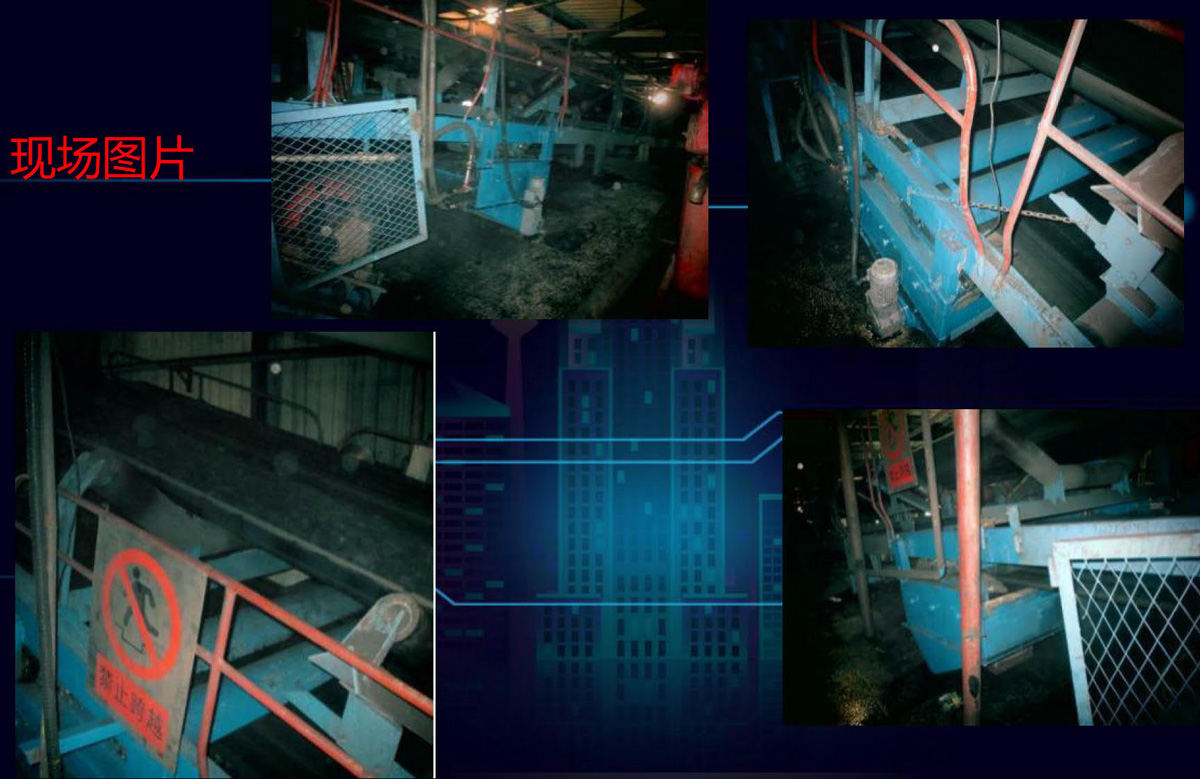

安裝位置
清洗機安裝在回程皮帶下面，靠近皮帶機卸載輥筒處

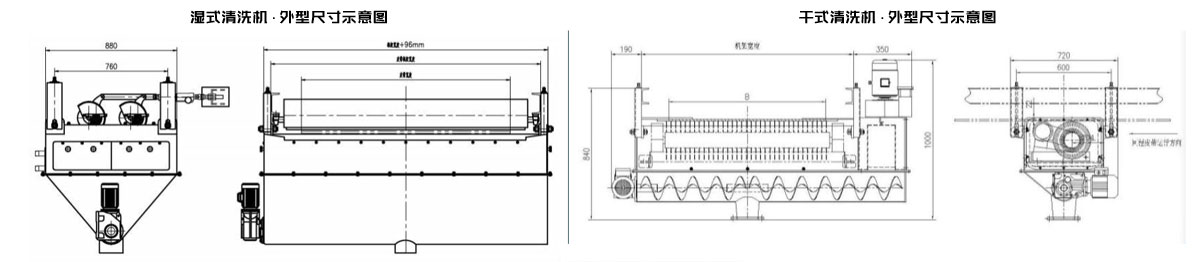

| 名稱 | 外型參考尺寸 | ||||
| 長度： | 寬度： | 高度： | 備注： | 工作原理 | |
| 濕式清洗機 | L≧950mm | W=機架寬度+100mm |
H≧950mm (高度為皮帶機架槽鋼下表面至地面的距離) |
現場具體情況 需要技術人員 現場勘測。 |
分為工作模式和非工作模式兩種狀態。 工作模式：當皮帶機工作時，自設備與皮帶機信號連鎖隨即進入工作 ，增壓泵啟動，電磁閥開啟， 自動投退裝置壓下皮帶，使輸送機 的運輸工作皮帶面充分與轉動輥接觸；噴淋系統開始對皮帶均勻噴水， 然后由第一道清潔器清除皮帶表面雜物，第二道清潔器細化處理雜質， 第三道除濕裝置進行水份的清潔，以使皮帶機達到清洗的效果；雜物和雜質隨機排入回收箱體中，排污螺旋啟動將雜物由排污管道排出。 非工作模式：皮帶機停止后，清洗系統結束清洗工作，自動投退裝置抬起，使皮帶恢復 到初始狀態，皮帶工作面離開轉動輥和清掃裝置。 備注說明：當設備在正常工作中如突遇斷水、缺水等狀況，系統檢測不到水源時，為保證輸送皮帶不受到損傷， 自動投退裝置抬起結 束工作，使皮帶脫離接觸面，直到檢測到水源信號，清洗系統才能繼續恢復工作。
|
| 干式清洗機 | L≧720mm | W=機架寬度+550mm | H≧720mm (高度為皮帶機架槽鋼下表面至地面的距離) |
現場具體情況 需要技術人員 現場勘測。 |
通過兩個升降裝置安裝在帶式輸送機的機架上，清掃器固定在輸 送機回程皮帶的下方，使傳動輥與輸送機回程皮帶接觸；通過彈簧托 起傳動輥對皮帶是施以壓力；主動調整清掃器，使?jié)L刷清掃器刷毛的尖頂部位與“ 回程皮帶”的下表面輕微接觸。當輸送機運轉時，利用摩擦力使“傳動輥”跟隨輸送機旋轉，經傳動箱帶動清掃刷輥旋轉，且與回程皮帶的運動方向相反，從而將回程皮帶上的粘附物彈掃下至下箱體內，在運行過程中，除塵系統保持運行，減少現場灰塵的產生，保持環境清潔。最后每隔30分鐘，排灰螺旋將箱體底部積累的灰塵排出。 |
| 清洗機技術特色 | |||||
| 排污方式 |
目前市場上清洗水箱的污泥排放形式，主要采用大量的水沖洗，此形式耗費大量 水，而且此形式由于使用大量噴嘴，當噴嘴堵塞后，就會使污泥排放不出去，導致箱體內部滯留大量煤泥。 清洗機采用螺旋排污，從根源上減少設備維護量，可以排出大塊煤泥，而且還能夠適應過多煤泥，自動適應載荷，逐步逐層清除煤泥 |
||||
| 密封結構 | 清洗機為密封箱體，安裝后與皮帶形成相對密封空間，有效防止工作模式清掃時造成大量的水、灰塵往箱體外部四溢，有效改善工作環境。 | ||||
| 濕式清洗機技術特色 | |||||
| 清洗方式 |

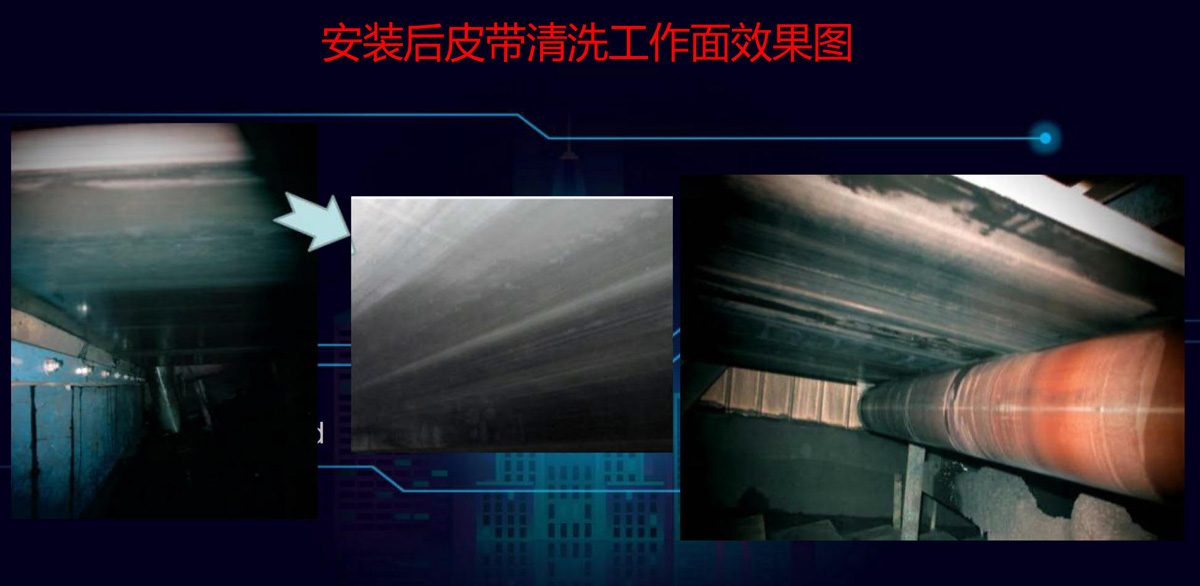

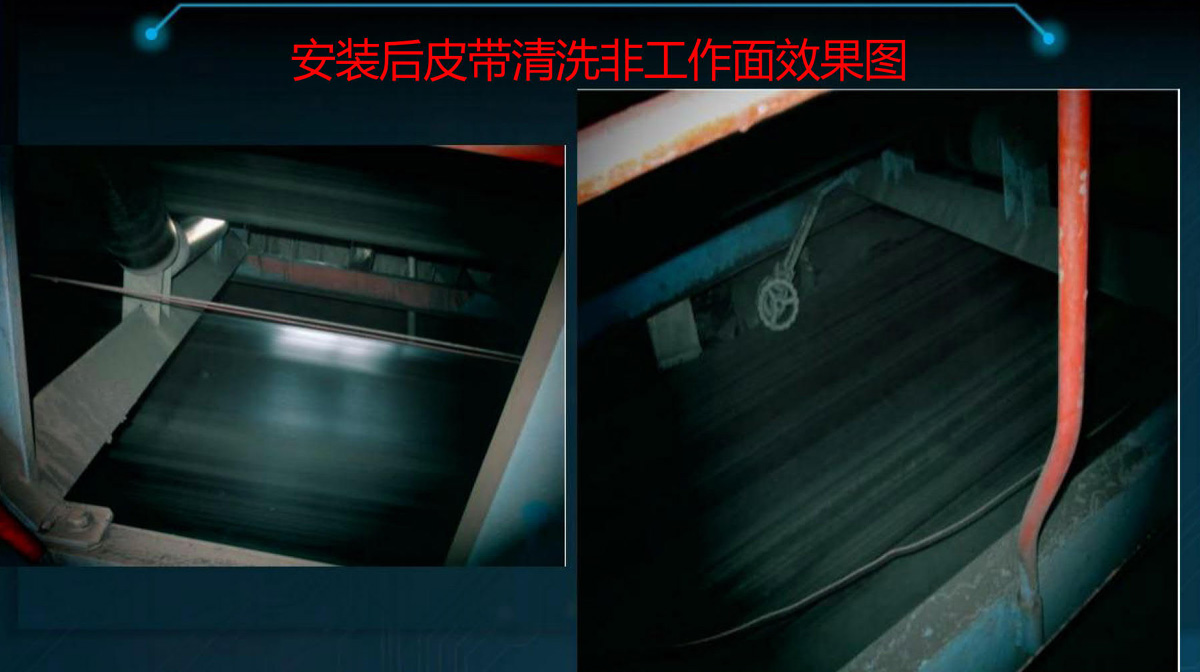

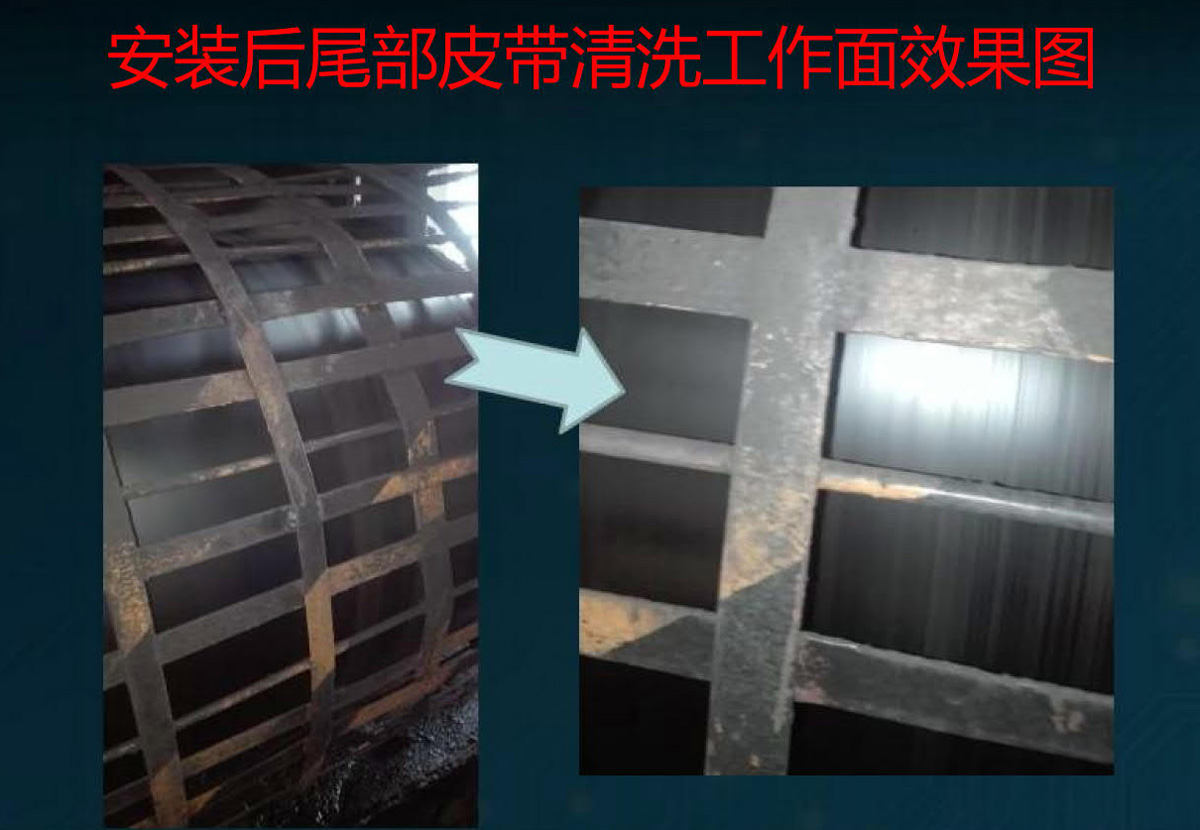

濕式清洗機的清洗方式與傳統意義上的“沖洗”完全不同，主要通過以下步驟進行清理： 霧化侵潤皮帶→軟化其表層粘附物→刮刀分離頑固粘附物→清掃器清除水分及粘附物→擦拭橡膠保持其清潔干燥 |
||||
| 壓輥系統 | 清洗機分工作模式和非工作模式，采用PLC自動控制，壓輥系統跟隨輸送機的啟停進入壓下和抬起。此功能可以減小刮刀清掃器和除水清掃器的磨損，從而提高清洗機的整體壽命。 | ||||
| 刮刀清掃器 | 清洗機清掃器，由合金耐腐蝕彈簧片、機架、硬質合金刮刀組 成。不僅可有效清除皮帶上的粘附物，而且能富有彈性的通過皮帶接頭和皮帶凸起的局部段。 | ||||
| 除水清掃器 | 用于噴水系統的柔韌聚氨酯刮刀比輸 送帶寬150毫米，有助于去除所有水份；彈簧張緊裝置確保聚氨酯刮刀與皮帶 完全接觸，且能自動補償磨損量。 | ||||
| 配電要求 |
在距離設備安裝位置水平距離6米范圍內需安裝電控箱。 電控箱配備：380V 50HZ電源，配電功率為不大于2千瓦。 須配置從電控箱到設備的管線。 注 ：如果靠近的A,B 兩個清洗裝置 ，共用一個電控箱。 |
||||
| 配水要求 | 在距離設備安裝位置水平距離10米范圍內（皮帶機周 邊，不穿過走廊）提供：水源（工業水或沖洗水），供水水管管徑不小于DN25，供水壓力不低于0.3Mpa | ||||
| 排污要求 | 在設備下部地面應設地漏， 能夠連接管徑不低于DN150排污管。 清洗裝置下部漏斗接到地漏的連接管須不 影響走廊行走。地漏下配套管徑不低于DN150排污管（鍍 鋅管）接到周 邊總排污管。設計時需要優先考慮排污管垂 直布置，在不具備排污管垂直布置條件的地方，需要考慮增加排污泵，以防排污管堵塞。 | ||||
| 干式清洗機技術特色 | |||||
| 清掃方式 |
無動力清掃 當輸送機運轉時，利用摩擦力使“傳動輥 ”跟隨輸送機進行旋 轉，經“傳動箱 ”帶動“清掃刷輥 ”旋轉，且與“ 回程皮帶 ” 的運動方向相反，從而將粘附在“ 回程皮帶 ”下表面上的附著 物彈掃下來，達到完美清掃的目的。 |
||||
| 主動分離 | 在運行過程中，除塵系統保持運行，減少現場灰塵的產生，保 持環境清潔。最后每隔30分鐘，排灰螺旋將箱體底部積累的灰塵排出，以便二次利用。 | ||||
| 濕式清洗機耗水量參數表 | ||||
| 皮帶清洗系統根據輸送機帶寬的不同，噴淋系統用水量大致如下： 表為本系列清洗系統每分鐘(理論)耗水量，單位：升 | ||||
| 皮帶寬度（毫米） | 2Bar | 3Bar | 4Bar | 5Bar |
| 2200 | 7.02 | 8.64 | 9.72 | 10.8 |
| 2000 | 7.02 | 8.64 | 9.72 | 10.8 |
| 1800 | 5.35 | 6.59 | 7.41 | 8.24 |
| 1600 | 5.35 | 6.59 | 7.41 | 8.24 |
| 1400 | 3.69 | 4.54 | 5.11 | 5.68 |
| 1200 | 3.51 | 4.32 | 4.86 | 5.4 |
| 1000 | 3.51 | 4.32 | 4.86 | 5.4 |
| 800 | 3.32 | 4.09 | 4.60 | 5.12 |
| 500 | 3.32 | 4.09 | 4.60 | 5.12 |
