設備用途
將斷裂后的皮帶下行部分牢牢鎖住在皮帶架上,避免了皮帶和其上的物料向下沖擊,損壞機架或者造成人員的傷亡。
主要用途
在斷帶的瞬間抓住皮帶,避免事故進一步擴展,抓捕輸送帶的同時不會對皮帶造成傷害。
設備組成
主體框架,上帶抓捕器下帶抓捕器,解鎖裝置等
設備安裝
主要安裝在皮帶高張力區域附近(取決于皮帶機類型、傾角、長度、傾角變化點、驅動方式、驅動裝置與頭部滾輪距離等因素)
產品特點
采用PLC進行程序控制穩定性好,安全可靠
工作原理
帶式輸送機用斷帶抓捕裝置工作原理,如圖,傳感器采集輸送帶的運行參數并轉化成電信號,主機進行數據處理后發出相應指令,當傳感器檢測到皮帶速度異常(反轉或超速)超出設定值時,主機發出抓捕指令,多臺斷帶抓捕器的電磁閥同步動作,抓捕機構制動住失速的皮帶,防止事故的擴大;同時切斷皮帶輸送機控制回路電機電源。狀態位置傳感器檢測抓捕裝置閘臂動作并發出報警信號。

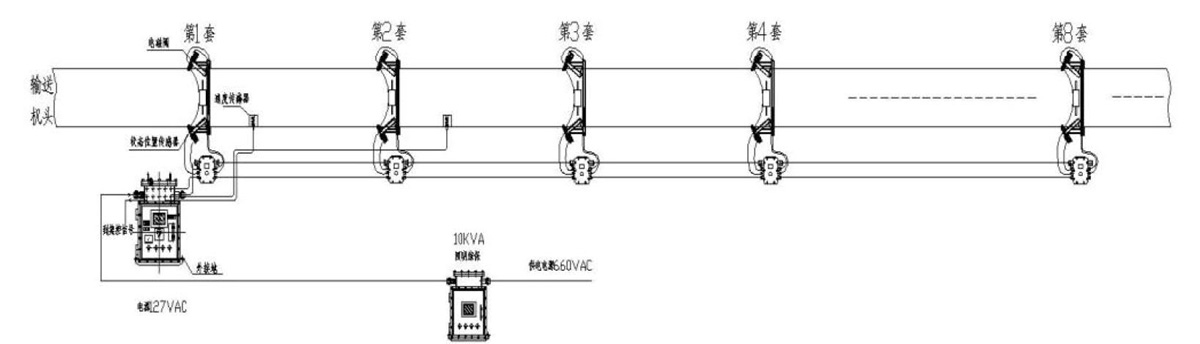

倒斷帶裝置分布圖

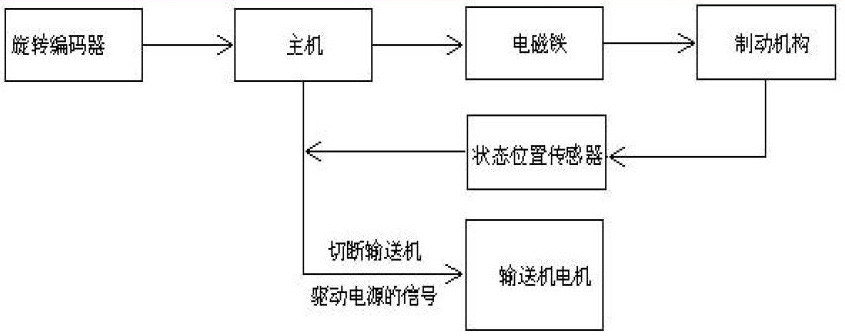

本斷帶抓捕裝置(如圖)由主機、速度傳感器、狀態位置傳感器、電磁閥、抓捕機構五分組成。

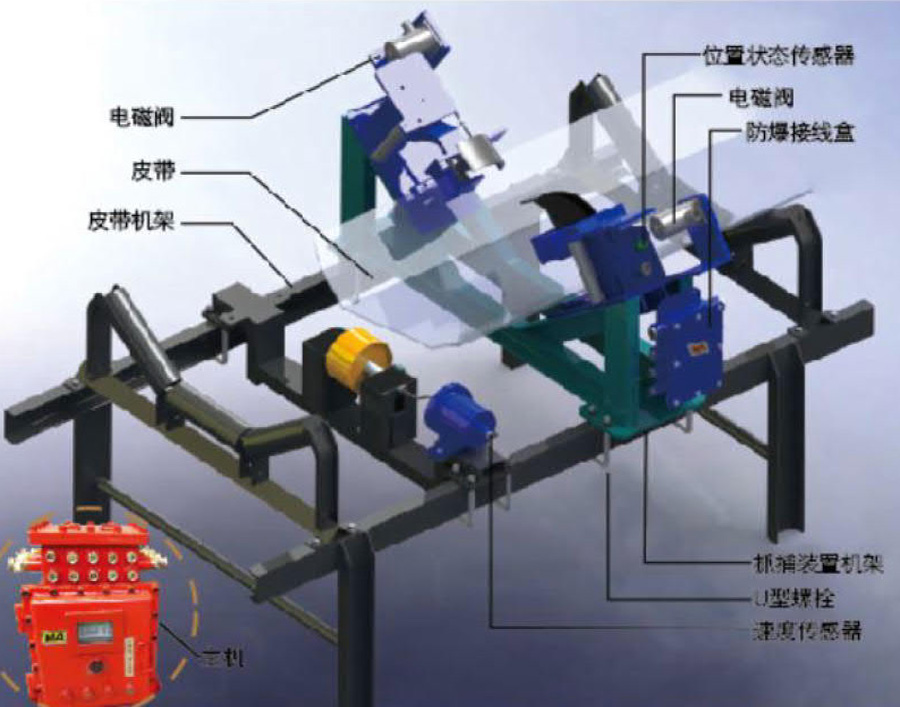

抓捕機構(如圖)由左、右對稱兩部分組成,斷帶抓捕器的結構采取凸輪壓帶方式,該方式的特點是體積小、結構緊湊,抓捕皮帶的拉力隨著皮帶下滑力的增大而增加,而且不占用用戶的有效使用面積。狀態位置傳感器檢測抓捕裝置閘臂動作并發出報警信號。本裝置采用機電一體化設計,傳感器檢測靈敏度高,主機由PLC控制,性能穩定、工作可靠,具有較強的抗干擾能力。
