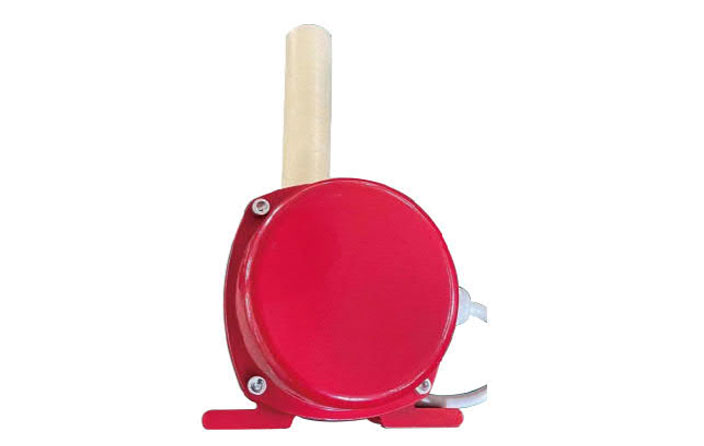

一:用途:
該裝置用于檢測膠帶的跑偏量,是實現膠帶機控制的自動報警和停機的保護裝置。
二、工作原理:

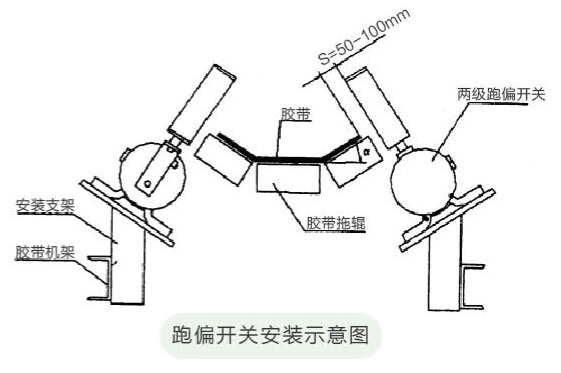

下列幾種跑偏開關的工作性能原理相同,都具有兩級動作功能,一級動作用于報警,二級動作用于自動停機。當膠帶跑偏與保護裝置的靠輪接觸,當膠帶擠壓靠輪使其偏轉12度(16度)時,一級行程開關動作輸出報警信號;當繼續使其偏轉30度(35度)時,二級行程開關動作輸出停機信號。若將其接至控制線路中,即可實現自動停機,當膠帶正常運行時,靠輪自動復位。
三、技術參數:
產品型號 | KPP-12-30 | KPP-16-35 | BKPP |
殼體材質 | 鑄鋁 | 鑄鋁 | 不銹鋼(304/316) |
觸點數量 | 常開2個常閉2個 | 常開2個常閉2個 | 常開2個常閉2個 |
觸點容量 | ~380V3A | ~380V3A | ~380V3A |
開關動作 | 一級12°±2° | 一級16°±2° | 一級16°±2° |
二級30°±2° | 二級35°±2° | 二級35°±2° | |
極限角60°±2° | 極限角60°±2° | 極限角60°±2° | |
復位方式 | 自動復位 | 自動復位 | 自動復位 |
使用壽命 | 10萬次 | 10萬次 | 10萬次 |
絕緣電壓 | AC、1000V | AC、1000V | AC、1000V |
