用途
帶式輸送機膠帶的安裝和更換,是一項非常繁重的勞動。傳統的安裝和更換方式需要大量的人力,施工的安全性無法保證。本換帶裝置很好地解決了這一難題。特點是:結構緊湊、安裝快速、操作簡便和使用安全可靠。
技術參數
產品型號
|
功率kw
|
輸入轉速r/min
|
牽引力T
|
拉帶速度m/s
|
遙控范圍m
|
HD40、WZD40
|
4
|
1450
|
4
|
0.1
|
<200
|
HD75、WZD75
|
7.5
|
1450
|
7.5
|
0.1
|
<200
|

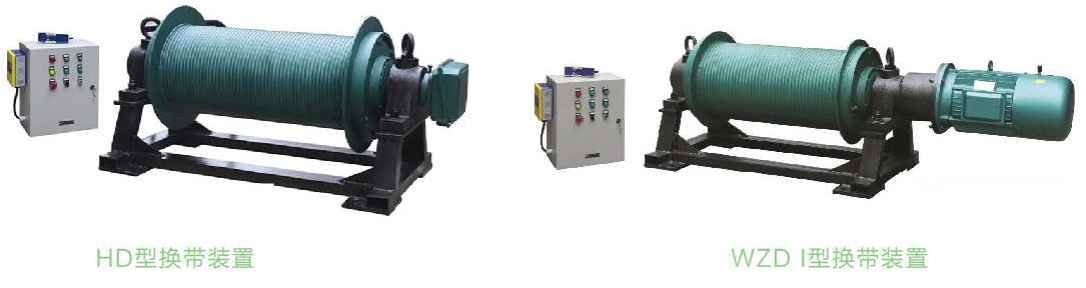

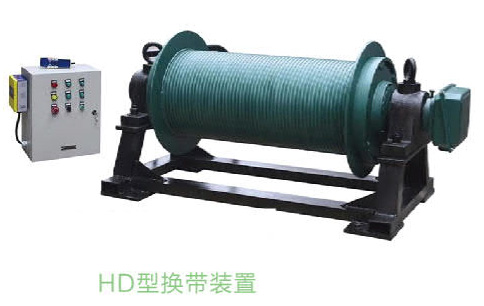

結構及特點
換帶裝置由:膠帶夾具、鋼絲繩(根據現場需要選擇長度和直徑)、卷揚滾筒、滾筒支架和控制系統組成;卷揚滾筒部分參照J(rèn)B/T 7330-2008《電動滾筒》設計制造的:本裝置集機電為一體,高效、安全和可靠。同時具有以下特點·-對于有角度的膠帶輸送機在安裝膠帶時,為防止使用過程中突然停電或斷電,膠帶的重力導致膠帶下滑,我們配置了連鎖自動保護裝置,確保膠帶的安裝和更換過程中的安全、可靠:本裝置使用過程中膠帶左右擺動幅度不大于5%。
本裝置操作系統有手動(控制柜)操作和遠程遙控操作。為方便用戶操作,我們配置了遠程遙控控制系統(有效遙控距離<200米)。
為防止鋼絲繩纏繞集中和分布不均,本裝置另外設計了排線裝置(可選配)。
本裝置采用了Y系列電動機(定制)和二級變速機構(一級為擺線減速、一級為行星減速);行星齒輪材料為20CrMn-Ti,齒輪表面滲碳淬火后磨齒處理,保證齒輪的接觸、彎曲強度和精度;潤滑方式為內部飛濺潤滑?刂葡到y(tǒng)集成操作;噪音小于85dB(A)。
本裝置最大的優越性:安裝和更換膠帶高效安全。與傳統的安裝和更換方式相比,更換時間縮短十倍以上。
